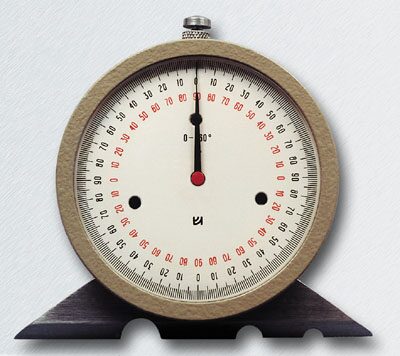

Угломер маятниковый. Тип 3УРИ-М

Назначение средства измерений
Угломеры маятниковые 3УРИ-М предназначены для измерения углов режущих инструментов различных видов. Физическая величина – плоский угол (…º).

Описание средства измерений
Принцип действия - механический
Работа угломера основана на принципе действия маятника, жестко соединенного с осью, на которой установлена стрелка. Углы поворота отсчитываются с помощью стрелки по круго-вой шкале.

  • корпусу угломера неподвижно крепится контрольная линейка, ребро которой в процес-се измерения приводится в соприкосновение с поверхностью режущего инструмента.

Угломер имеет тормозное устройство для фиксации положения маятника и стрелки, а их освобождение производится нажатием кнопки тормозного устройства, расположенной в верх-ней части угломера.




Метрологические и технические характеристики

Диапазон измерений – от 0° до 360°.
Цена деления шкалы - 1°.
Пределы допускаемой основной погрешности на всем диапазоне измерений - ±1°.
Размах показаний – не более 30'.
Допуск прямолинейности измерительной поверхности контрольной линейки на всей её длине – 0,005 мм.
Усилие торможения на кнопке – от 2 до 4 Н.

Параметр шероховатости по ГОСТ 2789-73:
- измерительной поверхности контрольной линейки - Ra ≤ 0,16 мкм;
- поверхностей, прилегающих к измерительной поверхности контрольной линейки –Ra ≤0,63 мкм.

Габаритные размеры (длина х ширина х высота) - не более 100х95х20 мм.
Масса – не более 0,18 кг.
Средний срок службы – не менее 5 лет.

Условия эксплуатации:

- нормальные условия применения : температура окружающего воздуха (20±5) ºС; относи-тельная влажность воздуха от 30 до 80 %; атмосферное давление от 84 до 106 кПа;
- рабочие: температура окружающего воздуха от 10 до 35 °С; относительная влажность воздуха не более 80 %; атмосферное давление от 84 до 106,7 кПа.

Поверка

осуществляется по документу 3УРИ-М.000 РЭ «Угломер маятниковый 3УРИ-М. Руководство по эксплуатации», раздел 5, утвержденному ГЦИ СИ ФБУ «Кировский ЦСМ» в октябре 2012 г.



Перечень средств поверки (эталонов), применяемых при поверке:

  1. Меры плоского угла 45˚ и 90˚ КТ2 по ГОСТ 2875-88;
  2. Плита поверочная 1-2 160х160 ГОСТ 10905-86;
  3. Уровень брусковый 200-0,10 ГОСТ 9392-89;
  4. Брусок контрольный БК-350 ГОСТ 22601-77;
  5. Концевая мера 1-2 ГОСТ 9038-90;
  6. Концевая мера 1-2,005 ГОСТ 9038-90;
  7. Линейка поверочная ЛД-1-200 ГОСТ 8026-92;
  8. Образцы шероховатости поверхности Ra 0,16 мкм , Ra 0,63 мкм по ГОСТ 9378-93;
  9. Плоская стеклянная пластина нижняя ПИ 60-2 ТУ 3.3.2123-88.



Сведения о методиках (методах) измерений
3УРИ-М.000 РЭ «Угломер маятниковый 3УРИ-М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к угломерам маятниковым 3УРИ-М
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».

ТУ 2-034-666-2012 «Угломер маятниковый 3УРИ-М. Технические условия».

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

Угломеры 3УРИ-М применяются в машиностроении, приборостроении и других областях промышленности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов а также иных объектов установленным законодательством Россий-ской Федерации обязательным требованиям.
