Концевые меры длины плоскопараллельные ( КМД )
Назначение средства измерений
Меры длины концевые плоскопараллельные (далее по тексту – концевые меры), предназначены для использования в качестве эталонов сравнения и рабочих эталонов в области линейных измерений, для поверки и градуировки измерительного инструмента и приборов, для настройки приборов для линейных измерений всех типов.
Описание средства измерений
Концевые меры имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями. Концевые меры изготавливаются из стали и твердого сплава.
Концевые меры длины имеют высокую износостойкость и обеспечивает хорошую притираемость к стеклянным пластинам и друг к другу.
Концевые меры используются по-отдельности или в блоках путем притирки нескольких мер вместе.
Концевые меры выпускаются наборами . Наборы концевых мер различаются между собой количеством и номинальными размерами мер.
Концевые меры выпускаются 3-х классов точности: 0, 1 и 2.

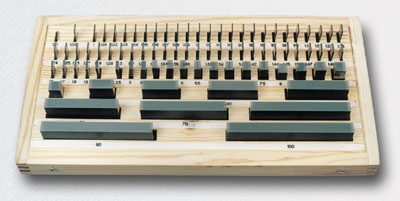

Изготовляемые из стали и твердого сплава концевые меры поставляются в специальных футлярах в виде наборов.
|
Номер набора |
Количество мер в наборе |
Градация мер, мм |
Номинальные значения длины мер, мм |
Число мер |
class: |
class: |
| 1 | 83 | - | 1,005 | 1 | 0;1;2 | 1; 2 |
| 0,01 | 1-1,5 | 51 | ||||
| 0,1 | 1,6-2 | 5 | ||||
| - | 0,5 | 1 | ||||
| 0,5 | 2,5-10 | 16 | ||||
| 10 | 20-100 | 9 | ||||
| 2 | 38 | - | 1,005 | 1 | 1; 2 | 1; 2 |
| 0,01 | 1-1,1 | 11 | ||||
| 0,1 | 1,2-2 | 9 | ||||
| 1 | 3-10 | 8 | ||||
| 10 | 20-100 | 9 | ||||
| 3 | 112 | - | 1,005 | 1 | 0; 1; 2 | 1; 2 |
| 0,01 | 1-1,5 | 51 | ||||
| 0,1 | 1,6-2 | 5 | ||||
| - | 0,5 | 1 | ||||
| 0,5 | 2,5-25 | 46 | ||||
| 10 | 30-100 | 8 | ||||
| 4 | 11 | 0,001 | 2-2,01 | 11 | 0; 1 (2) | - |
| 5 | 11 | 0,001 | 1,99-2 | 11 | 0; 1 (2) | - |
| 6 | 11 | 0,001 | 1-1,01 | 11 | 0; 1 (2) | 0 (1) |
| 7 | 11 | 0,001 | 0,99-1 | 11 | 0; 1 (2) | 0 (1) |
| 8 | 10 | - | 50 (защитные) | 2 | 0; 1; 2; | - |
| 25 | 125-200 | 4 | ||||
| 50 | 250-300 | 2 | ||||
| 100 | 400-500 | 2 | ||||
| 9 | 12 | - | 50 (защитные) | 2 | 0; 1; 2; | - |
| 100 | 100-1000 | 10 | ||||
| 10 | 20 | 0,01 | 0,1-0,29 | 20 | 1; 2 | - |
| 11 | 43 | 0,01 | 0,3-0,7 | 41 | 0; 1; 2 | - |
| 12 | 74 | - | 1,005 | 1 | - | 1; 2; |
| 0,01 | 0,9-1,5 | 61 | ||||
| 0,1 | 1,6-2 | 5 | ||||
| - | 0,5 | 1 | ||||
| 0,5 | 2,5-5 | 6 | ||||
| 13 | 11 | - | 5 | 1 | 1; 2 | - |
| 10 | 10-100 | 10 | ||||
| 14 | 38 | 0,5 | 10,5-25 | 30 | 0; 1; 2 | - |
| 10 | 30-100 | 8 | ||||
| 15 | 29 | - | 1,005 | 1 | 1; 2 | - |
| 0,01 | 1-1,1 | 11 | ||||
| 0,1 | 1,2-2 | 9 | ||||
| 1 | 3-10 | 8 | ||||
| 16 | 19 | 0,001 | 0,991-1,009 | 19 | 0; 1 (2) | 0; 1 |
| 19 | 0,001 | 1,991-2,009 | 19 | 0; 1 (2) | - | |
| 20 | 23 | - | 0,12; 0,14; | - | 1 (2) | - |
| 0,17; 0,2; 0,23; | ||||||
| 0,26; 0,29; | ||||||
| 0,34; 0,4; 0,43 | ||||||
| 0,46; 0,57; 0,7; | ||||||
| 0,9; 1; 1,16 | ||||||
| 1,3; 1,44; 1,6 | ||||||
| 1,7; 1,9; 2; 3,5 | ||||||
| 21 | 20 | - | 5,12; 10,24; | - | 1 (2) | - |
| 15,36; 21,5; 25; | ||||||
| 30,12; 35,24; | ||||||
| 40,36; 46,5; 50 | ||||||
| 55,12; 60,24; | ||||||
| 65,36; 71,5; 75 | ||||||
| 80,12; 85,24 | ||||||
| 90,36; 96,5; 100 | ||||||
| 22 | 7 | - | 21,2; 51,4; 71,5; | - | 3 | 3 |
| 101,6; 126,8; | ||||||
| 150; 175 | ||||||
| 23 | 13 | - | 1; 1; 1,05; 1,1; | - | - | 2; 3 |
| 71,5; 101,6 | ||||||
| 126,8; 150; 175 | ||||||
| 24 | 25 | - | 1; 1; 1,04; 1,05; | - | - | 2; 3 |
| 1,06; 1,1; 1,11; | ||||||
| 1,12; 1,13; 1,17; | ||||||
| 1,18; 1,19; 2; 2; | ||||||
| 21,2; 51,4; 71,5; | ||||||
| 101,6; 126,8; | ||||||
| 150; 175; 250; | ||||||
| 400; 600; 1000 |
Примечание – Концевые меры в наборах №№ 1, 2, 3, 23, и 24 из твёрдого сплава длиной свыше 5 мм изготовлены из стали.
Таблица 2 - Допускаемые отклонения длины концевых мер от номинальной при температуре 200С и отклонения от плоскопараллельности измерительных поверхностей.
| Номинальные значения длины концевых мер , мм | Допускаемые отклонения | ||||||
| длины от номинального значения ± мкм для классов точности | от плоскопараллельности мкм, для классов точности | ||||||
| 0 | 1 | 2 | 0 | 1 | 2 | ||
| От 0,1 до 0,29 включ. | – | 0,2 | 0,4 | – | 0,16 | 0,3 | |
| св. 0,29 до 0,9 включ. | 0,12 | 0,2 | 0,4 | 0,1 | 0,16 | 0,3 | |
| св. 0,9 до 10 включ. | 0,12 | 0,2 | 0,4 | 0,1 | 0,16 | 0,3 | |
| св. 10 до 25 включ. | 0,14 | 0,3 | 0,6 | 0,1 | 0,16 | 0,3 | |
| св. 25 до 50 включ. | 0,2 | 0,4 | 0,8 | 0,1 | 0,18 | 0,3 | |
| св. 50 до 75 включ. | 0,25 | 0,5 | 1 | 0,12 | 0,18 | 0,35 | |
| св. 75 до 100 включ. | 0,3 | 0,6 | 1,2 | 0,12 | 0,2 | 0,35 | |
| св. 100 до 150 включ. | 0,4 | 0,8 | 1,6 | 0,14 | 0,2 | 0,4 | |
| св.150 до 200 включ. | 0,5 | 1 | 2 | 0,16 | 0,25 | 0,4 | |
| 250 | 0,6 | 1,2 | 2,4 | 0,16 | 0,25 | 0,45 | |
| 300 | 0,7 | 1,4 | 2,8 | 0,18 | 0,25 | 0,5 | |
| 400 | 0,9 | 1,8 | 3,6 | 0,2 | 0,3 | 0,5 | |
| 500 | 1 | 2 | 4 | 0,25 | 0,35 | 0,6 | |
| 600 | 1,3 | 2,5 | 5 | 0,25 | 0,4 | 0,7 | |
| 700 | 1,5 | 3 | 6 | 0,3 | 0,45 | 0,7 | |
| 800 | 1,6 | 3,2 | 6,5 | 0,3 | 0,5 | 0,8 | |
| 900 | 1,8 | 3,6 | 7 | 0,35 | 0,5 | 0,9 | |
| 1000 | 2 | 4 | 8 | 0,4 | 0,6 | 1 | |
Таблица 3 - Размеры поперечного сечения мер
| Номинальные значения длины, мм | Размер поперечного сечения, мм |
| от 0,1 до 0,20 включ. | 15 x 5 |
| св. 0,20 до 0,29 включ. | 15 x 5 |
| 30 х 9 | |
| св. 0,29 до 0,6 включ. | 20 х 9 |
| 30 х 9 | |
| св. 0,6 до 10,1 включ. | 30 х 9 |
| св. 10,1 до 1000 | 35 х 9 |
Притираемость концевых мер класса точности 0 к плоской нижней стеклянной пластине всей измерительной поверхностью должна быть без интерференционных полос и оттенков, наблюдаемых в белом свете. Для концевых мер классов точности 1, 2 и 3 притираемость должна быть без интерференционных полос, допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете.
Параметр шероховатости Rz измерительных поверхностей концевых мер должен быть £ 0,063 мкм по ГОСТ 789-73.
Отклонение от плоскостности измерительных поверхностей концевых мер длиной свыше 0,6 до 3 мм в свободном (непритертом) состоянии не превышает 2 мкм.
Средний срок службы концевых мер из стали – не менее 2-х лет, из твёрдого сплава – не менее 4-х лет.
Диапазон рабочих температур (20±5) 0С,
Относительная влажность воздуха не более 80%.
Таблица 4 - Комплектность средств измерений
| Наименование | Количество |
| набор мер длины концевых | 1 шт. |
| деревянный ящик | 1 шт. |
| паспорт | 1 экз. |
Поверка
осуществляется в соответствии с МИ 1604-87 «ГСИ. Меры длины концевые плоскопараллельные. Общие требования к методике поверки. Методические указания»; для концевых мер длины классов точности 1, 2, 3 длиной до 100 мм:
МИ 2079-90 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4-го разрядов ирабочие классов точности 1-5 длиной до 100 мм. Методика поверки»;для концевых мер длины классов точности 1, 2, 3 длиной свыше 100 до 1000 мм:
МИ 2186-92 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4-го разрядов и рабочие классов точности 1-5 длиной свыше 100 до 1000 мм. Методика поверки»; для концевых мер длины классов точности 0 длиной до 1000 мм:
ГОСТ 8.367-79 «ГСИ. Меры длины концевые плоскопараллельные образцовые 1-2-го разрядов и рабочие классов точности 00 и 0 длиной до 1000 мм. Методы и средства поверки».
Основные средства поверки:
- интерферометр Кестерса по ГОСТ 8.367-79;
- индуктивная двухконтактная установка с математическим обеспечением модели 70701 по ТУ 2-034-223-87;
- оптико-механическая машина типа ИЗМ с цифровым прибором с индуктивными преобразователями класса точности 1, мод. 76503-01 по ТУ 2-034-0221197-004-89 с шагом дискретности 0,01 мкм;
- меры длины концевые плоскопараллельные 1-го, 2-го разрядов по ГОСТ Р 8.763-2011;
- пластина плоская стеклянная ПИ60, класса точности 1 по ТУ 3.3.2123-88.
Сведения о методиках (методах) измерений
Метод измерений изложен в разделе «Порядок работы» паспорта мер длины концевых плоскопараллельных.
Нормативные и технические документы, устанавливающие требования к мерам длины концевым плоскопараллельным
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1·10-9 …50 м и длин волн в диапазоне 0,2…50 мкм».
ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия».
