Штатив для измерительных головок Ш-II, Ш-III

Штатив Ш-IIН и Ш-IIВ предназначен для установки на них измерительных головок с ценой деления 0,01 мм;
Штатив Ш-III - для установки измерительных головок с ценой деления 0,01 мм и более.

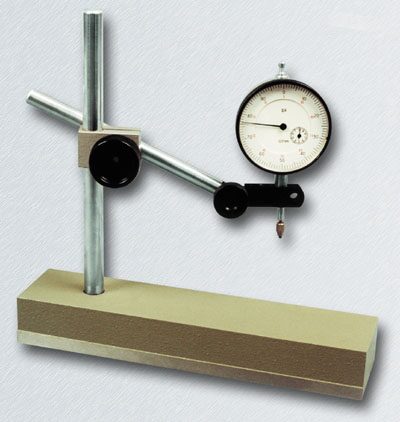

В основании прибора закреплена цилиндрическая колонка, по которой движется муфта со стержнем с закрепленной на конце измерительной головкой.
Штативы типов Ш-IIН и Ш-IIВ имеют устройство для точной установки на размер (для микроподачи).

















































































































































































	диаметр отверстия под измерительную головку, мм	8h8
В	вылет измерительной головки
Н	высота колонки































 Ш-III



		Н	В
Ш-IIH	8H8	250	200	280x122x250
Ш-IIB	8H8	630	500	490x155x645
Ш-III	8H8  4H8	200	160	225x60x200







Пример обозначения штатива типа Ш-IIН с диаметром отверстия под измерительную головку 8 мм:
Штатив Ш-IIH-8 ГОСТ 10197-70.
